7.3 Mechanische Prozesse | Einpresstechnik

Die Einpresstechnik/Press-Fit Technologie ist eine lötfreie elektrische Verbindungstechnik bei Leiterplatten. Der Einpressstift wird dabei in das metallisierte Loch einer Leiterplatte gepresst. Dabei wird durch das Einpressen bzw. Einschneiden der Stiftkanten in der Metallisierung des Loches die elektrische Verbindung erzeugt. Es gibt 2 Arten der Einpresstechnik, die massive und die flexible EPT.

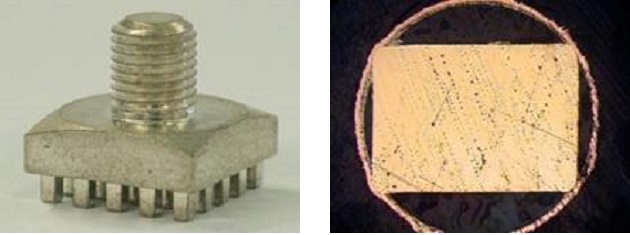

Bei der massiven EPT sind die Stifte des Bauteils massiv und meist eckig ausgeführt, die Verbindung wird über die Ecken des Stiftes im metallisierten Loch hergestellt.
Werkzeugdurchmesser und Kupferschichtdicke in der Hülse sind entscheidend.

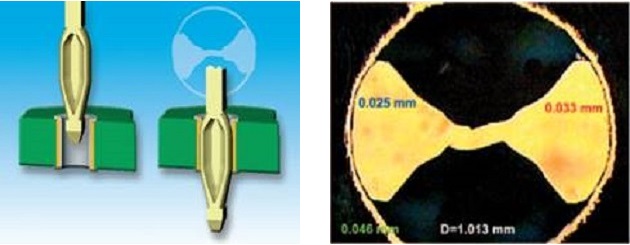

Bei der flexiblen EPT sind die Stifte des Bauteils durch die Bauart vorgespannt, flexibel bzw. elastisch und verformen sich beim Pressvorgang.
Enddurchmesser und Kupferschichtdicke in der Hülse sind entscheidend.



Bildquelle: ZVEI Arbeitskreis Qualität
Bildquelle: ZVEI Arbeitskreis Qualität
In der Leiterplattenspezifikation sollte bezüglich Einpresstechnik folgendes enthalten sein:
  • Angabe Grundbohrung und Enddurchmesser mit Toleranz
  • Angabe Kupferschichtdicke in der Hülse
  • Angabe der Oberfläche
  • Es sollte möglichst ein Datenblatt des Herstellers im Unterlagensatz enthalten sein

Normen

  • DIN EN 60352-5
  • IPC9797

Beschreibung

Lötfreie Verbindungen - Teil 5: Einpressverbindungen - Allgemeine Anforderungen, Prüfverfahren und Anwendungshinweise
Press-Fit Standard for Automotive Requirements

Beispiele

  • BROXING
  • ELOPIN
  • ERNI
  • DANFOSS
  • MOLEX
  • Würth
  • BIZON
  • HOLTITE
  • MICROPRESSFIT
ZVEI Empfehlungen Einpresstechnik

Schlagworte

  • Einpresstechnik
  • Press-Fit
  • Steckverbindungen
