2.2 Hochfrequenz- und Radaranwendungen

Features & Vorteile

• Radar muss nicht nur Automotiv sein
• Hochfrequenz Hybrid Aufbauten in vielen Varianten
• Vielfalt an speziellen Hochfrequenz-Basismaterialien vorhanden Hochfrequenz-Basismaterialien
• Eingeschränkte Ätztoleranzen oder hohe Geometriegenauigkeit? Bei KSG Standard
• Hochlagige Highspeed Vollaufbauten
• Zusätzliche Technologien zur Performancesteigerung wie z.B. Backdrilling

Hochlagige Highspeed Vollaufbauten

Für Highspeed Anwendungen mit höheren Frequenzen, höheren Taktraten werden typischerweise sortenreine Vollaufbauten verwendet, welche durchgängig mit dem gleichen Material z.B. Megtron 6 Hochfrequenz-Basismaterialien aufgebaut sind. Solche hochintegrierte Highspeed-Schaltungen benötigen typischerweise viele Lagen für das Fanout-Routing komplexer Bauteile. Alle diese Lagen benötigen typischerweise die gleichen Materialeigenschaften in ihre Umgebung, darum sind in solchen Fällen durchgängige Vollaufbauten mit ein und demselben Material mit guten Highspeed-Eigenschaften notwendig.

Hochfrequenz Hybrid Aufbauten

Für Hochfrequenz Anwendungen im Radarbereich, z.B. 77 GHz Radartechnik, sind sehr spezielle und hochwertige Materialien notwendig, oft auf Basis von Polytetrafluorethylen (PTFE) Hochfrequenz-Basismaterialien.
Da bei solchen Hochfrequenz-Schaltungen typischerweise nur die äußeren Lagen für das Hochfrequenz-Layout benötigt werden, bedient man sich eines sogenannten Hybrid-Aufbaues. Die äußersten Laminate (einseitig und beidseitig möglich) ist ein hochwertiges Hochfrequenzmaterial, der Rest des Lagenaufbaues wird mit FR4-Material aufbaut.

Mehr erfahren unter 3.3.1 Hochfrequenzleiterplatte | Allgemeines

Mehr erfahren unter 3.3.2 Hochfrequenzleiterplatte | Design Rules

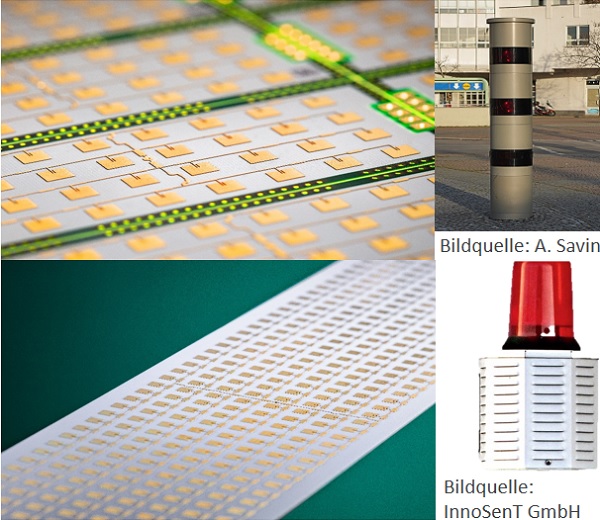

Traffic Monitoring InnoSenT GmbH
(24 GHz)

• Messung von Geschwindigkeiten und Abständen
• Unabhängig von kritischen Wettereinflüssen
• Erfassung beweglicher Objekte durch Alarmanlagen, Zugangskontrollen, Kombinationen zwischen Video- und Radartechnik

Füllstandssensor von InnoSenT GmbH
(24 GHz)

• berührungslos (Hygienevorteil)
• Durchdringung unterschiedlicher Materialien (Platzierungsvorteil)
• verschmutzungsresistent (Wartungsvorteil)
• Toleranzbereich 1 mm bis wenige cm
• Beispiel: Erfassung Pegelstände von Flüssen
