6.5 Kennzeichnungen | Sonstiges

• der Startwert pro Fertigungsauftrag bzw. pro Produktionspanel
• die Anzahl der Stellen (z.B. 2-stellig)
• der Inhalt der Seriennummer pro Leiterplatte, Liefernutzen, Produktionspanel, Auftrag
• die Darstellung der Nummerierung (z.B. Klarschrift, Data-Matrix-Code, …)

DMC = Data-Matrix-Code

1. Die festen Begrenzungslinien dienen zur Abgrenzung. Sie werden für die Aufrichtung und Entzerrung des DataMatrix-Codes verwendet, so dass jeder Lesewinkel möglich ist.
2. Die umlaufende Ruhezone (Quiet Zone)
   Diese leere Zone umgibt den DataMatrix-Code. Sie enthält keinerlei Informationen oder Muster. Die Breite der Ruhezone beträgt mindestens eine Spalte bzw. eine Zeile (besser die vierfache Breite bzw. Höhe eines Moduls) und wird zur Abgrenzung von anderen optischen Bildelementen der Umgebung benötigt.
3. Die den geschlossenen Kanten gegenüberliegende Ecke
   Diese Ecke erlaubt das schnelle Erkennen der Codeschemata. Beim Codeschema ECC 200 mit einer geraden Anzahl Zeilen und Spalten ist das Element in der oberen rechten Ecke stets weiß. Bei den anderen genormten Codeschemata mit einer ungeraden Zeilen- und Spaltenzahl ist das Element in der oberen rechten Ecke stets schwarz.
4. Der Datenbereich
   Dieser Datenbereich enthält die eigentliche binäre Information in kodierter Form. Je nach Größe der Matrix definiert sich damit auch die Anzahl der möglichen Informationen.

• Die Polarität des zu druckenden Barcodes ist zu beachten.
• Im Normalfall werden Barcodes durch schwarze Elemente (Striche, Vierecke) auf weißem Grund dargestellt = positive Darstellung.

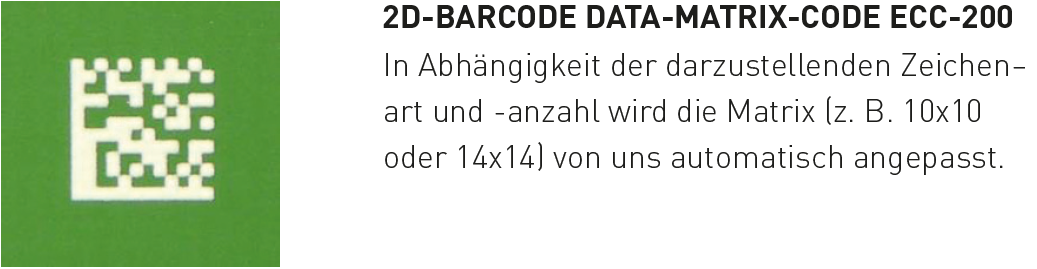

• Mit Inkjet aufgebracht, werden weiße Elemente auf grüne Maske gedruckt. Auf einer Leiterplatte kann der Kontrast hell/dunkel unterschiedlich aussehen. Bei evtl. Kontrastproblemen ggf. die DMC-Darstellung auf negative Darstellung umschalten.

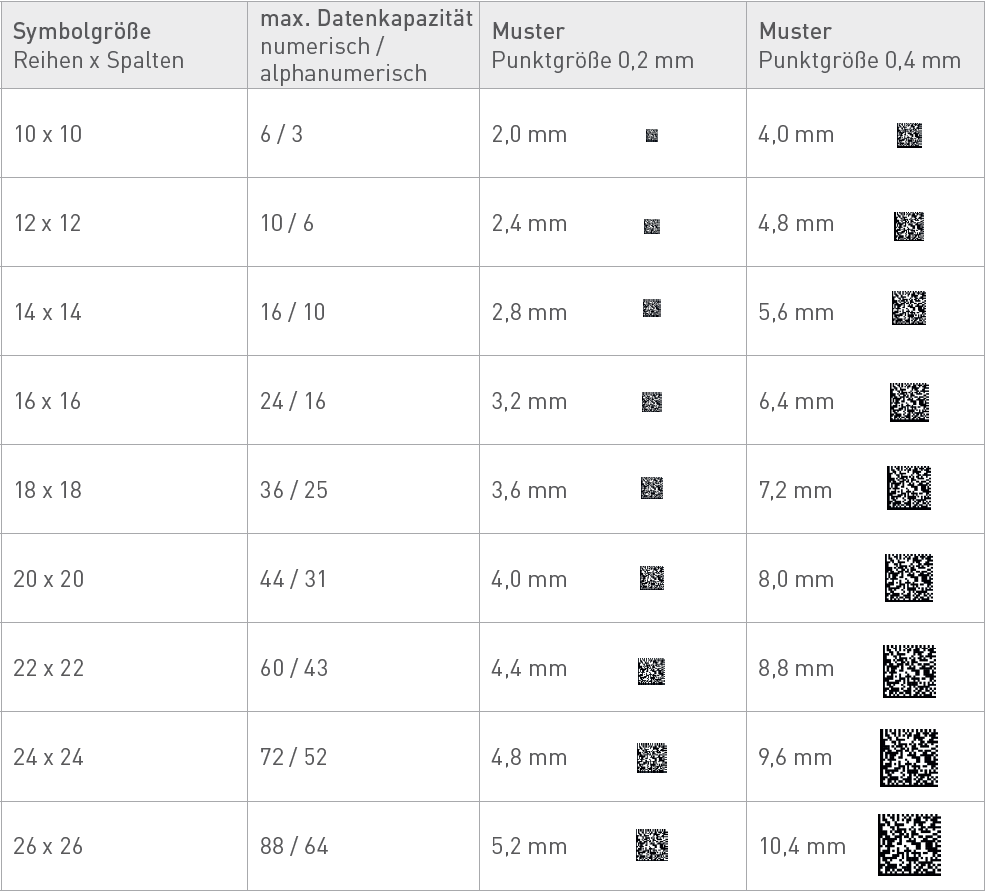

• Die tatsächliche Größe richtet sich nach Anzahl und Art der codierten Elemente (numerisch = nur Zahlen; alphanumerisch = Ziffern, Buchstaben, Sonderzeichen).
